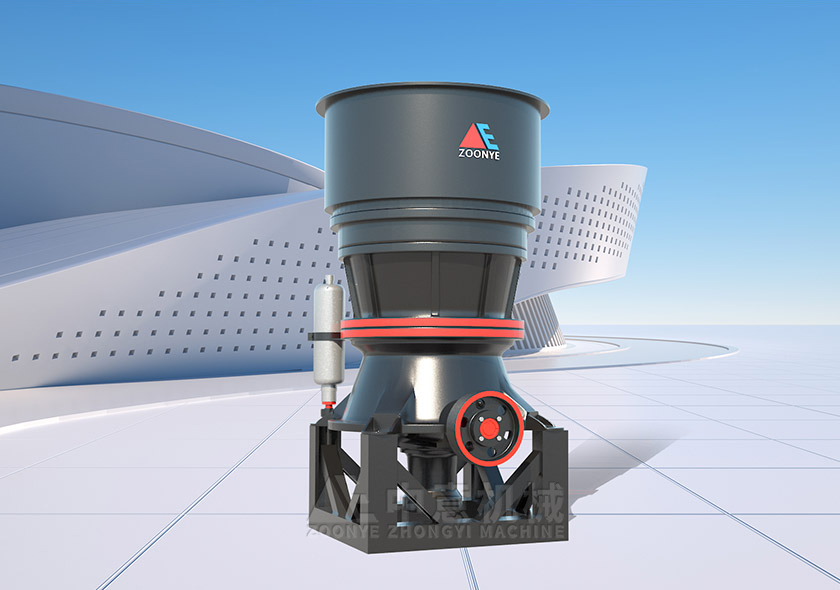

одноцилиндровая гидроконическая дробилка серии CS

Нижняя одноцилиндровая гидроконическая дробилка

Можно разбить сотню материалов, одна машина для многоцелевого использования

Нижняя одноцилиндровая гидравлическая коническая дробилка серии CS использует гидравлическую систему вместо пружинной системы, с помощью нижнего гидравлического цилиндра для управления взлетом и падением динамического конуса для достижения цели регулировки разгрузочного отверстия, так что оригинальная пружинная модель сложного регулирующего кольца, опорного кольца и пружинной части может быть опущена, кроме того, нижняя гидравлическая коническая дробилка имеет небольшой угол эксцентриситета шпиндра, так что конус дробления гидравлической машины относительно крут, длина дробилки, тем самым улучшая равномерность дробления. Эксплуатация и техническое обслуживание дробилки также проще, просто управляйте гидравлической системой для завершения программы.

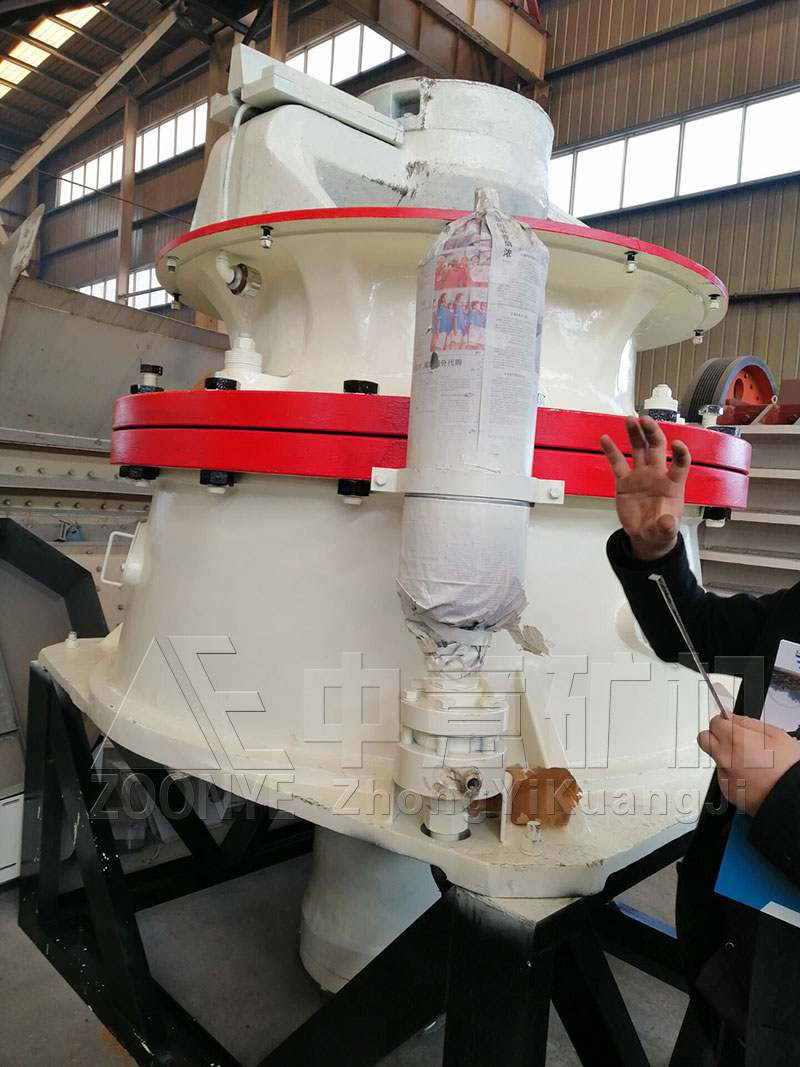

Нижняя одноцилиндровая гидроконическая дробилка

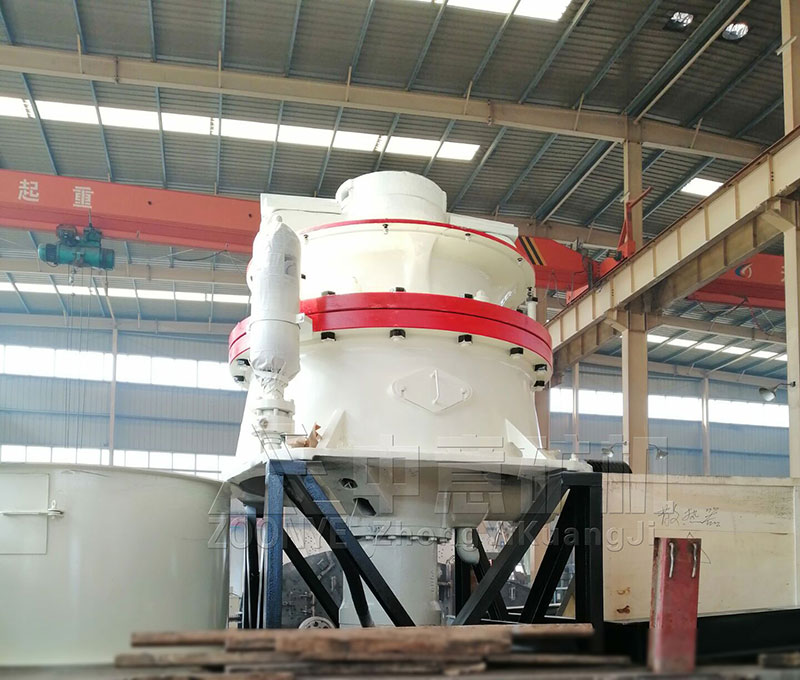

Прорыв одноцилиндрового гидравлического конуса

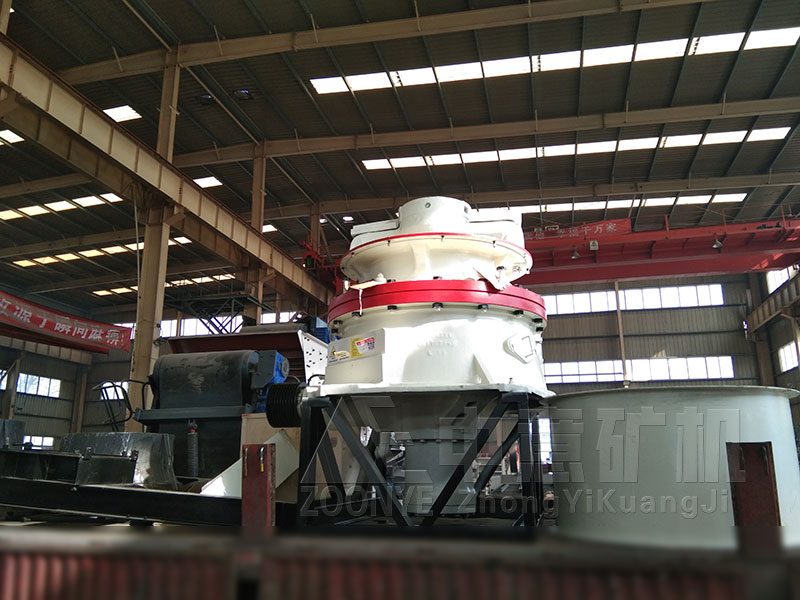

Одноцилиндровый гидравлический конус

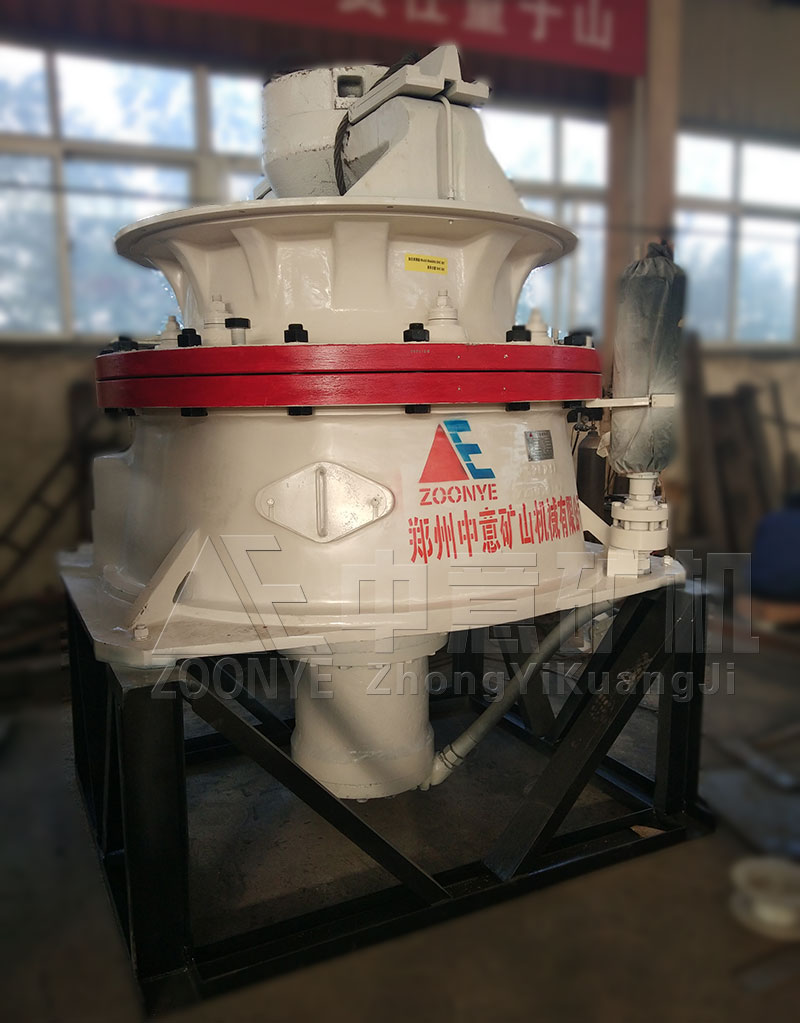

Нижняя одноцилиндровая гидроконическая дробилка

Нижняя одноцилиндровая гидроконическая дробилка

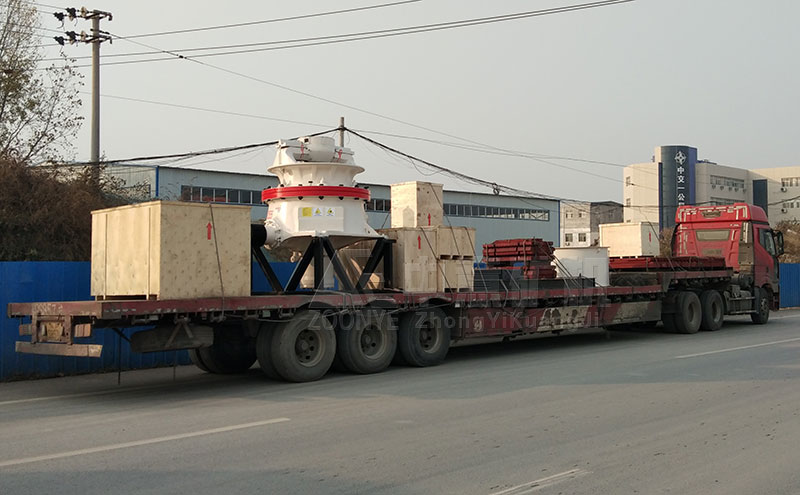

Одноцилиндровый гидравлический конус, заказанный клиентом в Кении

200 тонн нижнего одноцилиндрового гидравлического конуса, разбросанного в Шаньдун

Технические параметры

Принцип работы

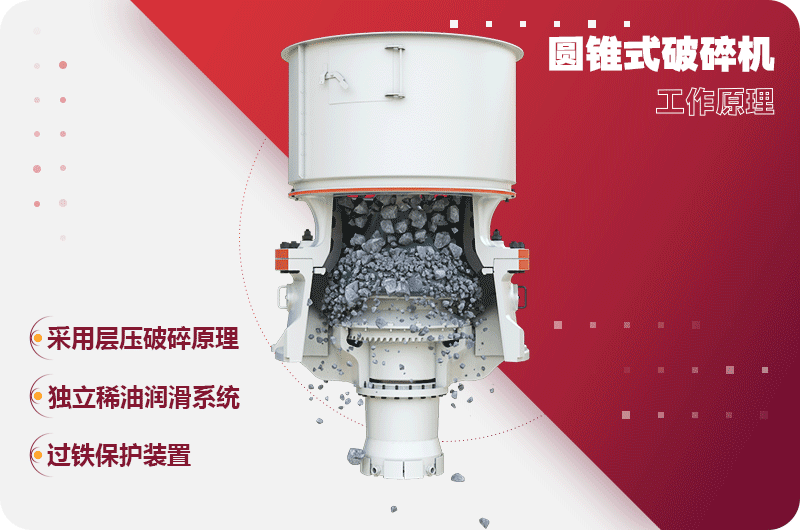

принцип работы одноцилиндровой гидроконической дробилки

Нижняя одноцилиндровая гидроконическая дробилка работает по тому же принципу, что и вышеупомянутая коническая дробилка. Его структура показана на рисунке. Главный рукав сломанного конуса вставляется в эксцентричную втулку, нижняя часть которой поддерживается сферическим диском над поршнем внутри цилиндра, а нижняя часть поршня подается в масло высокого давления для поддержки поршня. Чтобы предотвратить попадание пыли на фрикционную поверхность внутри машины, используется сухое уплотнение, состоящее из уплотнения и сферического кольца, вращающееся движение эксцентричной втулки передается электродвигателем через сцепление через шестерню. Из - за вращения эксцентричной манжеты сломанный конус движется конусом. Машина закреплена непосредственно на фундаменте.

Во время работы горизонтальная ось вращается электродвигателем, горизонтальная ось вращается эксцентриситетной втулкой через шестерню, а затем эксцентричная втулка приводит конус к круговому колебанию, чтобы обеспечить непрерывное сжатие сломанных камней.

Преимущества

1) Степень дробления большая, производительность высокая.

2. Используя принцип ламинарного дробления, улучшается тип зерна продукта, форма продукта кубическая.

3. Уязвимые детали потребляют меньше, эксплуатационные расходы низкие.

4. Толщина дробления, просто замена фиксированного конуса может быть достигнута.

5. Гидравлическая технология обеспечивает защиту от перегрузки и гидравлическую регулировку выпускного отверстия, упрощает конструкцию дробилки и уменьшает вес.

6.Смазка жидким маслом, надежная, увеличивает срок службы.

7.Простота ремонта, удобство эксплуатации и использования.
