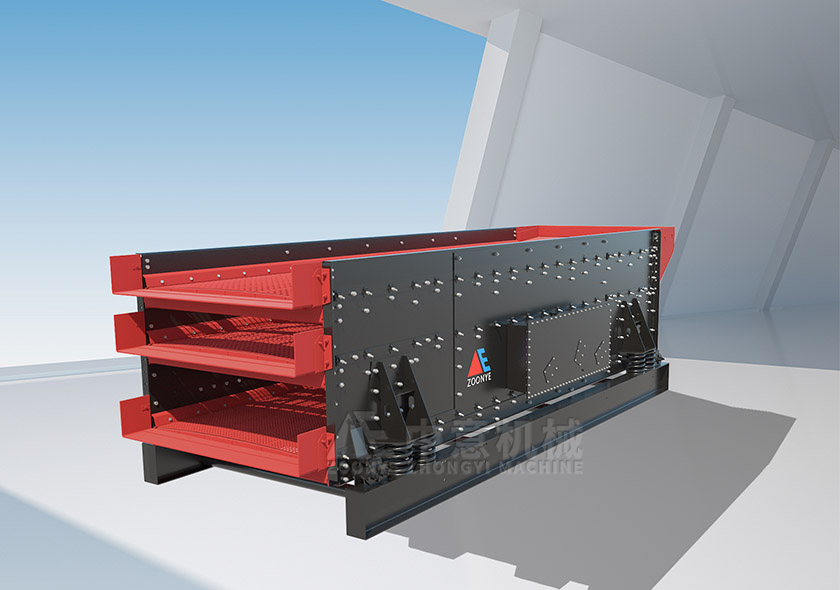

трехосный горизонтальный вибрационный грохот серии TES

Трехосный горизонтальный вибрационный грохот серии TES был разработан для поглощения отечественных и зарубежных технологий вибрационного сита того же типа, из - за горизонтальной установки, занимающей небольшое пространство на месте, и широко используется в металлургии, строительных материалах, транспорте и других отраслях промышленности, является очень идеальным оборудованием на мобильной дробильной станции. Трехосный привод позволяет ситовой машине генерировать идеальное эллиптическое движение, сочетает в себе соответствующие преимущества кругового вибрационного сита и линейного вибрационного сита, обладает характеристиками хорошей проницаемости, большой пропускной способностью, небольшой высотой установки, может быть выбрана траектория вибрации в соответствии с фактическим материальным состоянием, материал, который трудно просеивать, является идеальным оборудованием для различных шахт, рудников, мобильных станций сита.

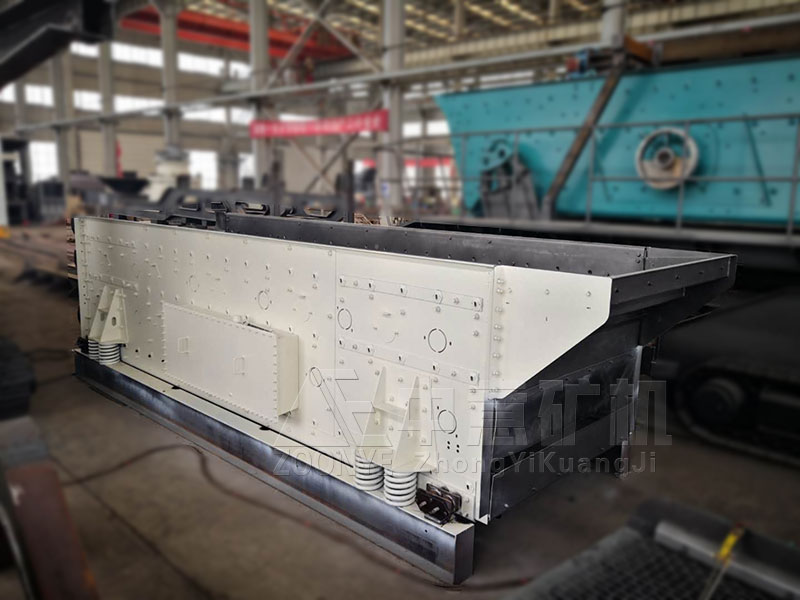

трехосный горизонтальный вибрационный грохот

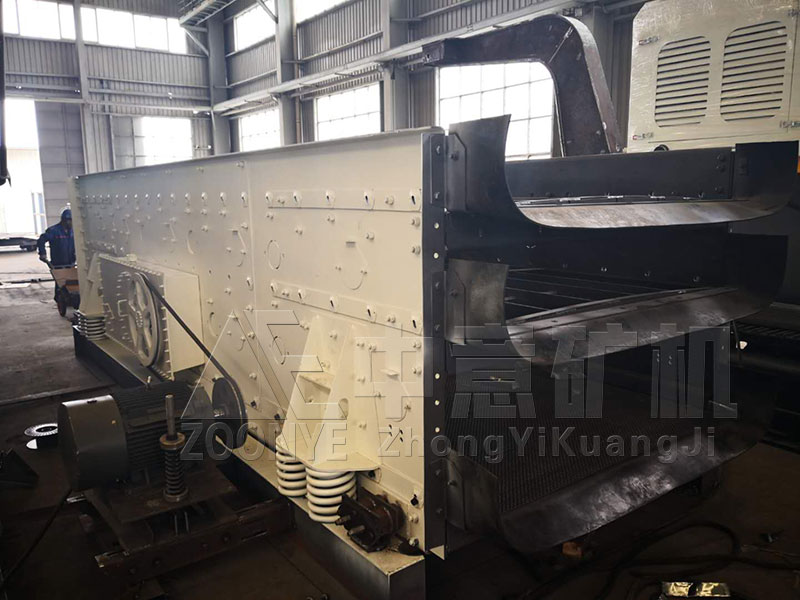

Эффективность сита выше.

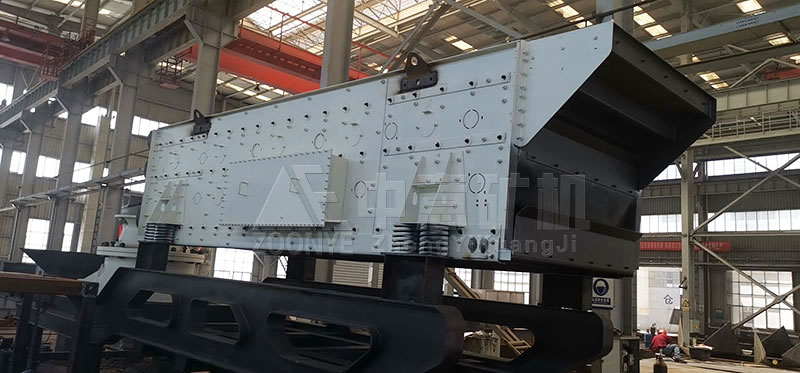

амплитуда эллиптического движения

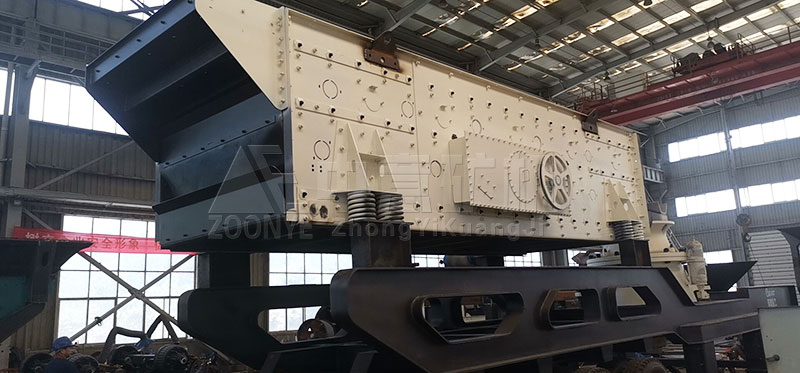

Тройной привод работает плавно.

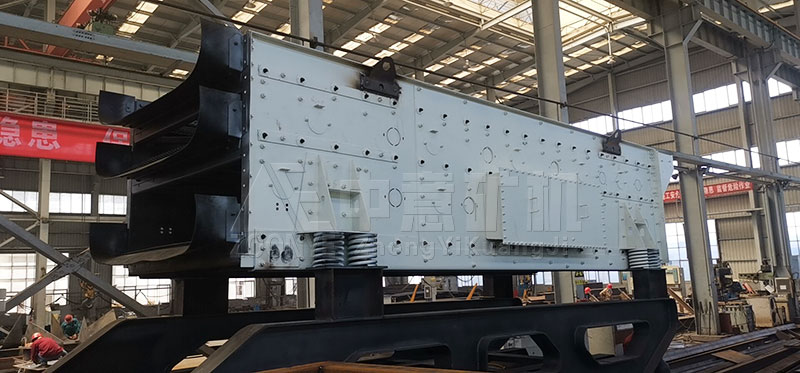

Горизонтальный способ установки, экономия пространства

Технические параметры

Принцип работы

Трехосный горизонтальный вибрационный грохот с трехступенчатым эксцентричным генератором в качестве источника возбуждения, три оси его генератора оснащены теми же спецификациями противовеса, шестерни принудительно синхронизированы, компактная структура, стабильная, низкое потребление энергии. Двигатель передается от двигателя через шкив к ведущему валу, синхронная шестерня заставляет каждую ось поддерживать фазовую разность стабильной, создавая тем самым ударную силу, заставляя коробку сита выполнять принудительное непрерывное эллиптическое движение. Материал с помощью эллиптической вибрации непрерывно бьется по окружности горизонтального сечения, расслаивается и отделяется. Когда материал выбрасывается, он свободно расслаивается, двигаясь вперед, а работа по сортировке частиц и доставке вперед выполняется в процессе непрерывного броска.

Преимущества

(1) Трехосный привод позволяет ситовой машине производить идеальное эллиптическое движение, амплитуда может быть отрегулирована, вибрационная орбита может быть выбрана в соответствии с практическим материальным состоянием, материал, который трудно просеивать, имеет больше преимуществ.

(2) Трехосный привод заставляет синхронное возбуждение, что позволяет ситовой машине получить стабильное рабочее состояние, особенно полезно для сита, требующего большой обработки.

(3) Трехосный привод улучшает напряжение рамы сита, уменьшает нагрузку на один подшипник, равномерное напряжение боковой пластины, еще больше повышает надежность и срок службы сита.

(4) Из - за его горизонтальной установки, полезно снизить высоту агрегата, может хорошо удовлетворить потребности больших и средних мобильных сортировочных агрегатов.

(5) Подшипник разреженного масла гладкий, полезный для снижения температуры подшипника, улучшение срока службы.

(6) Та же площадь сита, производство эллиптического вибрационного сита может быть улучшено в 1,3 - 2 раза.
